martes, 28 de agosto de 2007

al fin termine el modding

cuando empese con esto dije que la idea era ir con un paso a paso para servir de ejemplo para los que se quisieran iniciar en esto del modeo, esto lo digo por los que se burlaron aludiendo a que le faltaban cosas (las que no hacia por falta de plata y tiempo)





ya... por donde empieso, primero que todo denle un clic a las fotos y las ven en grande, en esta foto muestro el asqueroso estado de mi pobre computador, esta todo lleno de polvo (esa es una cosa que mejore) ese ventilador de color negro que tiene como un puntito rojo (el que esta en medio) es el dicipador del procesador
este de color azul que pesa como un kilo, es el nuevo ventilador que sustitulle al negro que tenia antes, la caja de al lado es la fuente de poder nueva, es de color negro para que convine con la pintura del pc, la mano de acrilico es para la ventana superior que tengo que cortar
aca se ve la fuente de poder negra, los cables estan cubiertos con una maya negra para que no se vea el desorden de cables lo malo es que no estan cubiertos 100%
bueno aca toy sacando el dicipador antiguo
aca ya lo saque y destornille los soportes son esas cosas negras que puse a un lado, se aprecia mejor el polvo que tiene la placa.

aca ya tengo la placa madre limpia soble una bolsa antiestatica, recuerden que para desarmas el pc tienen que tener su pulsera entiestatica, esta lista para montar el ventilador azul el procesador esta limpiecito lijado y listo para ponerle la pasta thermica

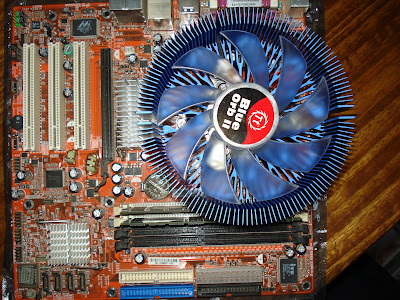

asi quedo, es super grande y re lindo, ya lo veran prendido, cuando lo estaba atornillando me fui al cerdo y sono un crack con cuatica, asi que la arme para probar si es que funcionaba el pc y menosmal que no me dio problemas

aca en esta cajita deje todas las piesas en sus respectivas bolsas antiestaticas, si se fijan veran el tomo cero del a revista 1337 enviada por los amigos de madboxpc, a ellos les compre todas las piesas de modding, les recomiendo mucho la tienda por su responsabilidad y eficacia, la entrega de los productos fue en excelente estado y la rapides es unica, antes yo compraba todo en pcfactory pero mas de una ves me llego solo la mitad de las cosas y otras veces las cosas me llegaron rotas, como consejo compren en madboxpc aparte que me llegan las cosas en dos dias , en la otra tienda mellegaban como en 4 dias.

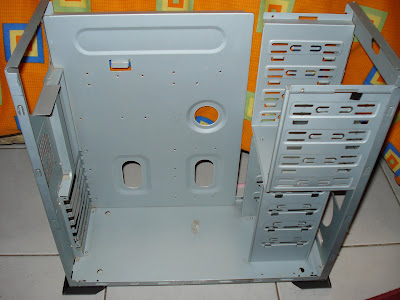

bueno desarme todo el compu para sacar la placa y sustituir la fuente de poder, y lo mas importante empesar a pintar.... miren bien esa foto, esta carcasa al igual que otras tiene unas perforaciones abajo son cuatro hoyos uno en cada punta, por encima de las aletas (las vieron) esas perforaciones son culpables del 80 % de las pelusas que se le meten al pc y abajo del cuadro donde se montan los discos duros tiene como 10 perforaciones mas chiquitas, esas cuatro que se ven en la foto las pienso tapar con unos rodamientos (me los consegi por esos lados de unos polines) estan cool son inoxidables para ponerlos los pienso pegar con mi vieja amiga la gotita, (cuando lo arme se perdio el efecto reflectante de las bolitas ya que no se ven, pero cumplen su funcion en contra de las pelusas) para tapar los otros 10 hoyitos, ocupe cinta aislante y un poco de silicona, esas perforaciones son para que entre aire frio al pc, pero con todas las perforaciones que tiene la ventana derecha no hacen falta ademas la tapa derecha tiene filtros para el polvo.
aca toy pintando, aproveche de pintar la grilla y las unidades opticas (cd rw dvd rw)
aca como pueden ver lo "arme" en comillas por que no esta 100% armado solo lo arme para ver si funcionaba, lo bueno que note es que seguia manteniendo ese estilo sobrio y me di cuenta que no tendria que ocultar todos los cables de la fuente de poder, pero.... si se fijan no estan totalmente cubiertos por esa maya negra asi que lo que se sigue viendo de los cable lo tape con cinta aislante negra $ 300 cada una (compre dos)
aca ya estoy montando todo bien

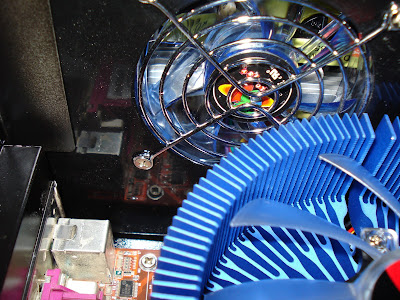

esta foto la tome para mostrar ese detalle de la fuente de poder que no se aprecia para nada con el computador armado, ese ventilador transparente no tiene luces (una lastima) pero permite que la luz del pc salga para iluminar el ventilador que queda por atras
aca ya toy cortando la ventana superior use ese nivel como regla para hacer los cortes derechos, estoy ocupando un disco dremel de los gruesos, esos que no se quiebran y cortan mas rapido en total gaste dos discos, me compraron un set de accesorios completisimo, por que perdi un accesorio que ocupo para cortar acrilico y el mandril que sujeta los discos asi que mejor me compraron el set completo. bueno me descubrieron eso que ta en el fondo es una fria y deliciosa cerveza.... mmmmmmmmm cervezaaaa

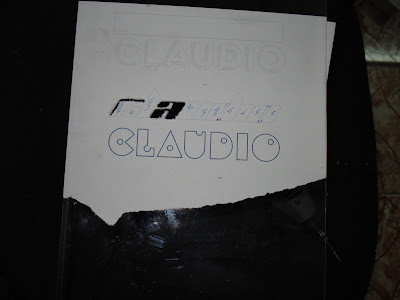

miren bien esta foto, (si, me llamo claudio) ese es un papel adesivo pegado en un acrilicotiene tres fuentes de letras, eleji la mas facil para cortar digo las mas facil pero no fue nada de facil, es mas facil por que los centros de las letras quedan pegados y los otros no, para cortar ocupe un accesorio puntudo que tiene como una lija metalica, es lo mas recomendado para cortar figuras en acrilico, de seguro los aficionados al modding tomaran mas de una idea de esto, el resultado final fue muy bueno y el efecto de las luces resulto tal como yo queria.
aca ya tengo cortadas las letras y montado el crilico en la ventana esa mano es la mia (firma personal) aca biene la pregunta del millon , y no entrara tierra por esas perforaciones, puse dos acrilicos uno cortado y el otro cubriendo ese, los atornille los pegue temporalmente con la gotita, y los termine de pegar con silicona 100% seguro. si se fijan se notan los cortes quedaron de color plomo por que desgaste la pintura lo pinte con un plumon para taparlo

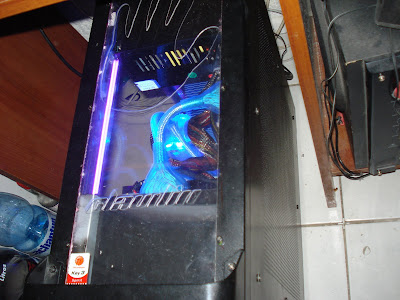

aca ta la vista desde arriba, le saque como 100 fotos pero no las puedo subir todas, las fotos las tome con una camara sony dsc-w55 me la regalo mi señora y no podia parar de tomar fotos tiene 7.2 megapixeles pero las fotos las reduje a la mitad de calidad para subirlas sin problemas
aca ta el frente pintado de negro, claro que en la foto se ve muy brillantre la pintura la vista real no es tan brillante como la foto. se acuerdan del ventilador silencioso que no puse la ves anterior, lo deje como extractor en la parte de atras bajo la fuente de poder.

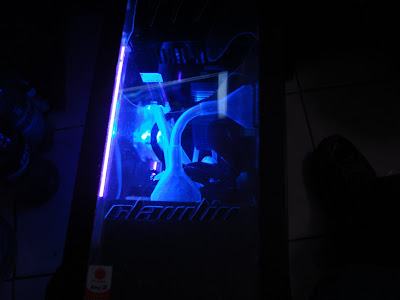

aca ta apagado

aca toy yo todo feliz por que despues de tanto trabajo al fin lo veo terminado.
otra cosa

solo me demore tres dias jeje

3 comentarios:

David dijo...

hola que tal acabo de ver tu blog porque estoy empezando yo tambien y te ha quedado genial. Querria preguntarte que material hace falta para hacer las letras y que pasos hay k seguir. un saludo desde españa.

sansker dijo...

mira david no tengo tu correo asi que te contesto aca mismo y espero que lo veas si ves el mensaje dame la respuesta.

para hacer las letras se me ocurrio la idea de hacer una impresion sobre papel adesivo (se compra en las librerias) y para cortar ocupe una herramienta que se llama "dremel" aca en chile que es una especie de fresadora de mano, http://bp2.blogger.com/_F28FGZOOTPQ/RtZVxlhIjJI/AAAAAAAAAEE/-kqS9qWnUcQ/s1600-h/8.jpg

por su tamaño es bastante facil de ocupar pero si no la tienes las puedes hacer con un alambre caliente o un taladro y una broca pequeña.

espero ser de ayuda
